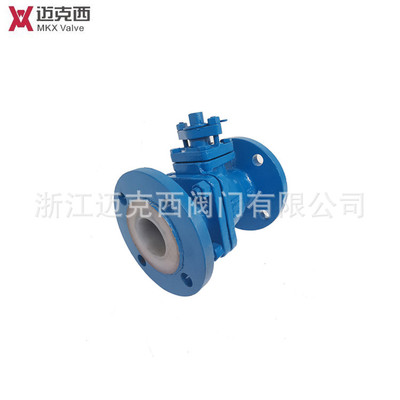

一、 Q41F46襯氟球閥
Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。該閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-29℃～200℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
二、Q41F46襯氟球閥其特點為：
1、具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單
2、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
3、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
4、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
5、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
基本型號：
型號 | PN | 工作壓力MPa | 適用溫度℃ | 適用介質 |
Q41F46-16 | 16 | 1.6 | -29-----200 | 強酸、強堿等腐性介質 |
主要零件部件材料表：
零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
QT | C | P | R | RL | RL | |
閥體、閥蓋 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
球體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
內襯材料 閥座 | FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE（超高分子兩聚乙烯） | |||||
填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
填料 |
|
| PTFE(F4)聚四氟乙烯 |
|
| |
螺栓 | 35 | 35 | 1C rl7Ni2 | 1C rl7Ni2 | 1C rl8Ni9 | 1C rl8Ni9 |
螺母 | 45 | 45 | 0C rl8Ni9 | 0C rl8Ni9 | 0C rl8Ni9 | 0C rl8Ni9 |
手柄 | WCB | |||||
